光DLTS、电流DLTS、电容DLTS：如何选择合适的DLTS方法？

常规电容DLTS、光DLTS和电流DLTS：如何选择合适的DLTS方法？

—深度解析不同DLTS方法的适用场景，结合LT-8000应用示例

引言：深能级缺陷分析的多种选择

深能级瞬态谱（DLTS）技术是一种强大的半导体材料和器件缺陷分析方法，广泛应用于硅（Si）、碳化硅（SiC）、氮化镓（GaN）及氧化镓（Ga₂O₃）等宽禁带半导体材料的研究。根据激励方式和测量原理的不同，DLTS可分为**光DLTS（O-DLTS）、空间电荷DLTS（I-DLTS）、常规DLTS（C-DLTS）**等多种测试方法，每种方法各有适用场景。

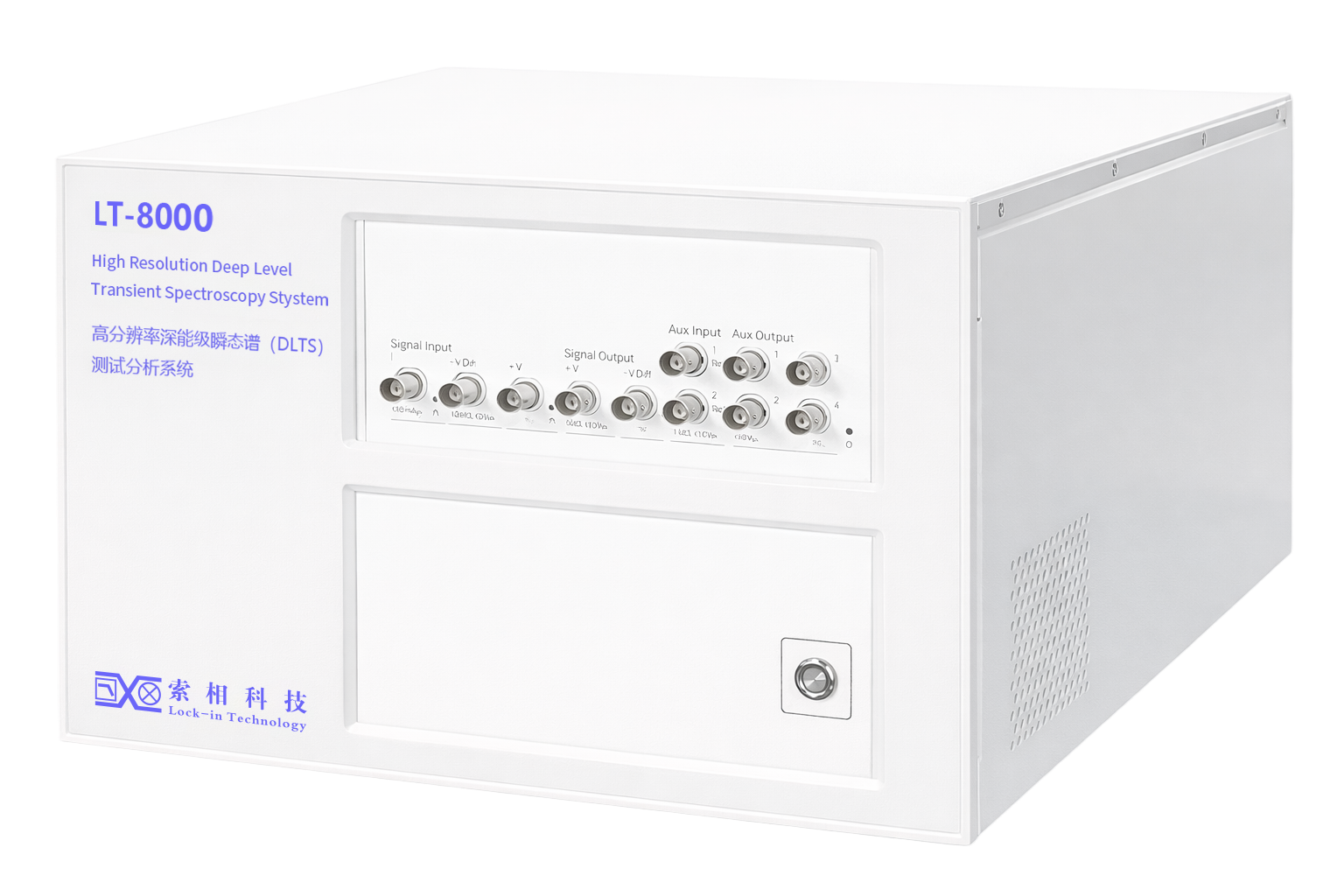

作为行业领先的深能级缺陷分析解决方案，索相科技的LT-8000 集成了多种DLTS测量模式，包括C-DLTS、I-DLTS、O-DLTS、D-DLTS、L-DLTS和DLTFS，并支持等温瞬态谱（ICTS）、驱动电平电容分析（DLCP）及热导纳光谱（TAS）等多种方法，为不同研究需求提供高度灵活的测试手段。本文将详细解析光DLTS、I-DLTS和常规C-DLTS的原理、适用场景及LT-8000的应用示例，帮助研究人员选择最合适的DLTS测试方法。

1. 常规DLTS（C-DLTS）：经典的深能级瞬态谱方法

原理

C-DLTS是最常用的DLTS方法，通过电压脉冲改变势垒区载流子的占据状态，测量缺陷能级的瞬态充放电行为。温度扫描过程中，不同深能级缺陷的复合动力学表现为不同的DLTS信号峰值位置，从而可以提取缺陷的活化能、俘获截面和浓度等关键参数。

适用场景

·       适用于p-n结、金属-半导体结（Schottky二极管）和MOS结构的缺陷研究

·       可用于表征Si、SiC、GaN等材料中的深能级缺陷

·       适用于传统电学DLTS测量体系

LT-8000的优势

·       具备高精度温度控制（4K~800K，精度±100mK），可用于低温和高温缺陷分析

·       可自动执行C-V、I-V、C-f、C-t、I-t等参数扫描，并计算Vbi、Ns等材料参数

·       结合DLTFS（傅里叶DLTS），可提升信噪比并优化数据分析精度

2. 光DLTS（O-DLTS）：光激发载流子的缺陷探测手段

原理

O-DLTS利用光脉冲代替传统的电压脉冲，以光激发半导体中的深能级缺陷，使其发生占据态变化，再通过DLTS测量缺陷的弛豫过程。由于光照可以提供额外的电子-空穴对，O-DLTS特别适用于研究光生载流子复合效应和光响应缺陷。

适用场景

·       适用于半绝缘GaN、Ga₂O₃等材料的光致深能级缺陷研究

·       适用于研究紫外探测器、光伏器件、光电二极管中的深能级缺陷

·       适用于研究电场调控无法有效激活的深能级

LT-8000的优势

·       兼容多波长光源，可实现波长可调的O-DLTS测量

·       配备高灵敏度前置放大器，优化低噪声信号提取

·       可结合TAS（热导纳光谱），深入解析缺陷的光学活性

3. 电流DLTS（I-DLTS）：基于电流瞬态的缺陷探测原理

I-DLTS基于电流瞬态信号（而非电容变化）来研究缺陷响应。由于电流瞬态直接反映载流子跃迁，I-DLTS相比C-DLTS对少子俘获和发射过程更加敏感，因此适用于检测某些低浓度、复合效率高的深能级缺陷。

适用场景

·       适用于低掺杂半导体和异质结界面缺陷分析

·       适用于SiC、GaN功率器件的载流子寿命和漏电流机制研究

·       适用于高温环境下的缺陷动力学研究

LT-8000的优势

·       具备I-DLTS专用高灵敏电流测量通道，可检测低噪声电流信号

·       结合DLCP分析，可计算空间电荷分布和tDOS（态密度分布）

·       支持等温DLTS（ICTS）模式，提高缺陷动力学测量的灵活性

如何选择最适合的DLTS测试方法？

结语：LT-8000的DLTS测试能力助力半导体缺陷研究

不同DLTS测试方法适用于不同的缺陷研究场景，索相科技LT-8000 集成了C-DLTS、O-DLTS、I-DLTS、DLCP、ICTS、TAS等多种测试技术，具备高度灵活的参数设定和高精度测量能力，是半导体材料和器件缺陷研究的强大工具。无论是SiC、GaN功率器件，还是Ga₂O₃深紫外探测器，LT-8000都能提供高分辨率的缺陷分析方案，帮助研究人员深入理解材料的电子缺陷特性。

如果您对DLTS测试感兴趣，或者希望了解LT-8000在具体研究中的应用，欢迎联系我们获取更多技术资料和测试解决方案！
