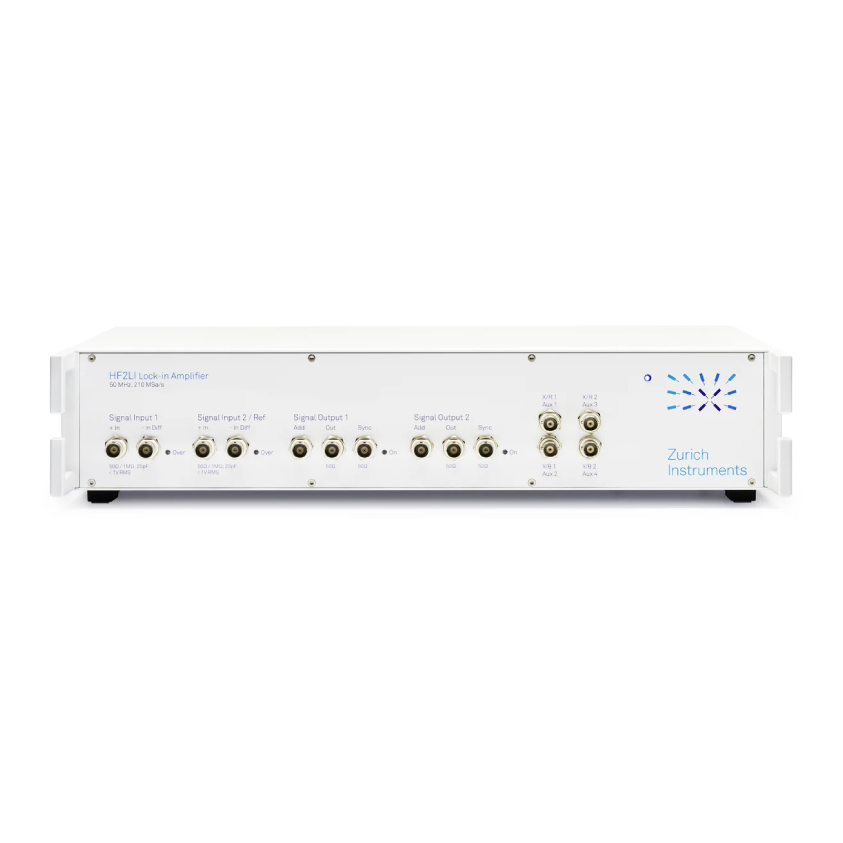

HF2LI 50 MHz 锁相放大器
· 2 个独立锁相单元，2 个信号发生器
· 每个锁相单元配置基频检测和 2 个谐波检测
· 4 个辅助输出，2 个辅助输入
· 高速USB 2.0，480 Mbit/s
· LabOne® 软件包：内置示波器，参数扫描仪，频谱分析仪等等
瑞士苏黎世仪器 (Zurich Instruments) 的 HF2LI 是一款数字锁相放大器，可测量的频率范围从直流 DC 到 50 MHz。它非常适合 MEMS（比如陀螺仪）应用和微流控应用的测量。HF2LI 配套了苏黎世仪器的控制软件 LabOne。该软件提供了基于游览器的用户界面，并内置了频谱分析仪、参数扫描仪和示波器等诸多功能。通过各类升级选件，可扩充 HF2LI 仪器的功能，使其进一步拓展到其它更多的应用中。另外，HF2LI 还能和 HF2TA 电流放大器结合使用，用来读取电流信号。
· 传感和驱动：MEMS 陀螺仪，加速度传感器
· 微流控
· 非线性成像：相干反斯托克斯拉曼散射（CARS）、受激拉曼散射（SRS）、太赫兹等
· 激光光谱
· 原子力显微镜（AFM），扫描探针显微镜 （SPM）
· 非破坏性检验
· 医疗科技
通过多设备同步功能（MDS），我们可以像控制一台多通道设备一样控制多台 HF2LI：
· 用一套LabOne UI或者LabOne API控制所有仪器。
· 可锁相同步所有仪器时钟与振荡器，达到相位稳定。
· 同步时间戳与采样率，自动对齐测量数据。
高精度信号输入
HF2LI 的超低噪声双输入通道，经过了独特的优化设计。高达模拟输入带宽 4 倍的 210 MSa/s 采样率，能保证完整地采样信号并抗混叠。
信号输出
HF2LI 的双路高频输出可以提供 DC 到 50 MHz 频率范围中 6 个正弦信号的线性组合。通过 HF2LI-MF 升级选件，还可以为每个正弦信号分量单独设置幅值、频率和相移。
解调器和滤波器
HF2LI 提供 6 个双相解调器。每个解调器都可以单独设置滤波器，包括从 1 μs 到 500 s 的时间常数（相当于 80 μHz 到 200 kHz 的解调带宽）和 1 到 8 阶的滤波器阶数。这些滤波器基于先进的 128 位数字架构。相比于传统的模拟仪器，HF2LI 具备更高的动态储备、无漂移、精确相移和正交性的特性。
- 集成软件工具集
- LabOne 集成的示波器可存储 2048 个采样，可以直观的显示输入信号时域和频域图。用户可以实时看到输入和输出信号，并借此快速的设置参数。频率响应分析仪可提供精确的频率响应曲线。FFT 频谱分析仪可用来显示由锁相放大器解调出的高分辨率频谱图。
|
锁相操作模式 |
|
|
内部参考模式 |
单相和双相锁相 |
|
外部参考模式 |
单相和双相锁相 |
|
自动参考模式 |
单相和双相锁相 |
|
双谐波频率模式 |
单基波频率和 2 个谐波频率（同时） |
|
多谐波频率模式 |
单基波频率和 5 个谐波频率（同时），需要 HF2LI-MF升级选件 |
|
任意频率模式 |
6个频率，需要 HF2LI-MF升级选件 |
|
HF 模拟信号输入 |
|
|
频率范围 |
直流 - 50 MHz |
|
输入阻抗 |
50 Ω 或 1 MΩ || 20 pF |
|
输入电压噪声 |
5 nV/√Hz（高于 10 kHz） |
|
动态储备 |
120 dB |
|
输入范围 |
±3.3 V |
|
交流输入范围 |
±1.5 V（包括直流耦合） |
|
满量程输入灵敏度 |
1 nV 至 1.5 V |
|
A/D 转换 |
14位，210 MSa/s |
|
HF 模拟信号输出 |
|
|
频率范围 |
DC - 50 MHz |
|
输出量程 |
±10 mV, ±100 mV, ±1 V, ±10 V |
|
信号叠加 |
±10 V，带宽 DC - 50 MHz |
|
D/A 转换 |
16位，210 MSa/s |
|
解调器和参考信号 |
|
|
解调器数目 |
6 个双相解调器 |
|
输出采样速率 |
USB：高达 460 kSa/s 辅助输出：1 MSa/s |
|
滤波器时间常数 |
1 µs - 500 s |
|
滤波器带宽 |
83 µHz - 200 kHz |
|
滤波器斜率 |
6、12、18、24、30、36、42、48 dB/Oct |
|
X, Y, R, Theta |
64 位满范围 |
|
参考频率分辨率 |
0.7 µHz |
|
参考相位角分辨率 |
1.0 µ° |
|
示波器 |
|
|
显示通道 |
输入信号，输出信号 |
|
显示模式 |
时域，频域 (FFT) |
|
显示通道数 |
1 |
|
触发通道 |
输入信号，输出信号，振荡器相位，DIO |
|
触发模式 |
升降沿 |
|
采样率 |
6.4 kSa/s 到 210 MSa/s |
|
垂直分辨率 |
14位 |
|
单次最大采样长度 |
2048 |
|
带宽限制模式，提高垂直分辨率 |
样本抽取， 平均 |
|
光标计算 |
位置，区间，波形，峰值，追踪，直方图 |
|
频谱分析仪 |
|
|
中心频率范围 |
直流到 50 MHz |
|
频谱模式 |
FFT(X+iY), FFT(R), FFT(Θ), FFT(f) and FFT((dΘ/dt)/2π) |
|
统计选项 |
幅值，频谱密度，功率 |
|
平均模式 |
无平均，指数移动平均值 |
|
每个频谱的最大采样长度 |
8.4 MSa |
|
最大跨度 |
460 kHz |
|
窗函数 |
Rectangular, Hann, Hamming, Blackman Harris |
|
光标计算 |
位置，区间，波形，峰值，追踪，直方图 |
|
参数扫描仪 |
|
|
扫描参数 |
振荡器频率，解调器相移，辅助偏置，信号输出幅值等等 |
|
参数扫描范围 |
全范围，线性和对数轴 |
|
参数扫描分辨率 |
任意，由起止点和扫描点数定义 |
|
显示参数 |
解调器输出（X，Y，R，Θ，f），辅助输入 |
|
显示选项 |
单幅图，双幅图（例如波特图），多迹线 |
|
统计选项 |
幅值，频谱密度，功率 |
|
预设测量模式 |
参数扫描，噪声幅值测量，频率响应分析，3-Omega 扫描 |
|
辅助信号 |
|
|
高速输出 |
4 通道，±10 V，幅值，相位，频率，解调器 X/Y 数据或用户定义 |
|
D/A 转换 |
16位，1 MSa/s |
|
D/A 模拟带宽 |
200 kHz |
|
高速输入 |
2 通道，±10 V |
|
A/D 转换 |
16位，400 kSa/s |
|
A/D 模拟带宽 |
100 kHz |
|

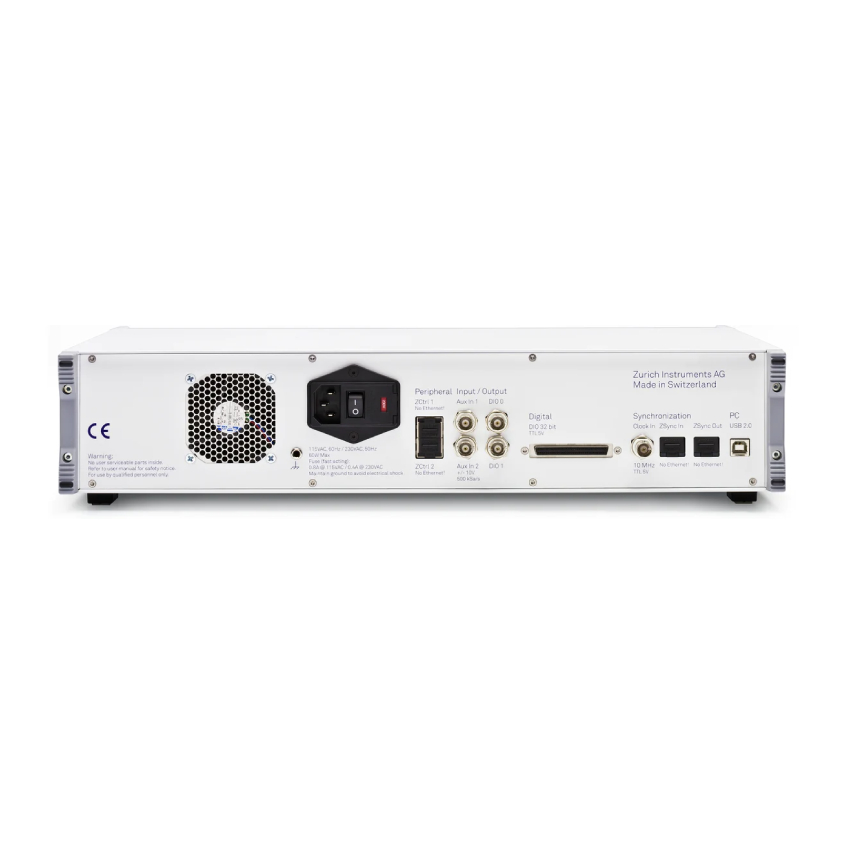

其他连接 |
|
|
主机连接 |
高速 USB 2.0，480 Mbit/s |
|
前置放大器控制总线 |
ZCtrl 专有接口，可控制外部前置放大器 |
|
同步总线 |
ZSync专有接口，可本地互联 ZI 仪器 |
|
数字 I/O |
32位，通用接口 |
|
一般规格 |
|
|
尺寸 |
45 x 35 x 10 cm（19 英寸机架） |
|
重量 |
6.2 kg |
|
电源 |
110-120 V, 220-240 V, 50/60 Hz |
|
工作温度 |
+5 °C 至 +40 °C |
|
工作环境 |
IEC61010，室内，安装类别II，污染等级2 |
|
工作海拔 |
最高 2000 米 |
|
内部振荡器输出 |
正弦，±1 V，10 MHz |
|
内部振荡器稳定性 |
±1.5 ppm |
|
内部振荡器温度系数 |
0.05 ppm/°C |
HF2LI-MF 多频选件
主要特点
- 适用于全部6个解调器的信号输入开关矩阵
- 同时解调6个任意频率
- 振荡器开关矩阵
- 独立的解调器滤波器设置（阶数和时间常数）
HF2LI-PID 四通道 PID/PLL 控制器选件
主要特点
- 4 个完全可编程的 PID 控制器
- PID 调谐器和 PID 智能设置工具，包含 4 种模拟模型
- 灵活设置设定点：切换、外部、手动、级联
- 抗饱和功能
- 算术单元
HF2LI-PLL 双锁相环选件
主要特点
- 2 个可编程的全数字锁相环
- 可在大范围内设置 PLL 带宽
- PLL 智能参数设定，可用于调节目标带宽
- 可配置的相位检测器和 PID 控制器
- 一流的输入输出谐波失真
- 辅助输出接口可输出频率偏移
- 与双通道锁相放大器高度集成
HF2LI-MOD AM/FM调制选件
主要特点
- 调幅和解调（同时进行）
- 调频和解调（同时进行）
- 双解调器（输入）和双调制器（输出）配置
- 支持 AFM 的双峰/多模式调制
- 谐波分析
- 边带分离（单边调制）
- 支持AFM的双模和多模调制
HF2TA 电流放大器选件
主要特点
- 50 MHz频率范围
- 2个独立的放大通道
- 大范围的精密跨阻抗增益设置（100 V/A至100 MV/A）
- 整合偏置调整/补偿
- 低噪声和低输入泄漏
- 传感器供电输出
- HF2仪器专用接口（无PC直连）
